Pendahuluan singkat

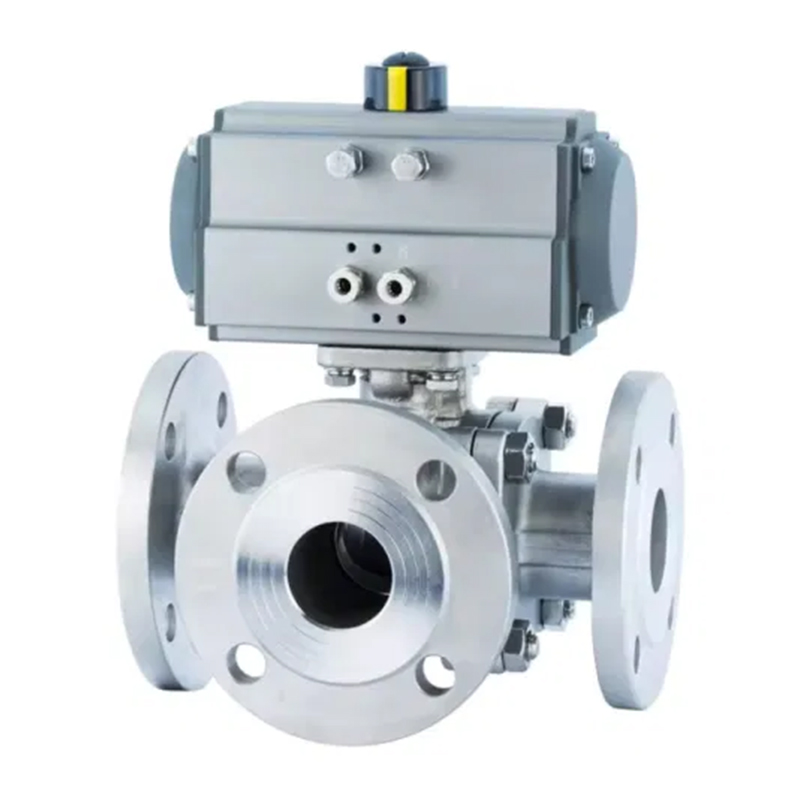

Q644/45F katup Bola flensa tiga arah pneumatik dapat berupa tipe-L atau tipe-T. Katup bola tiga arah tipe L (BQ644F) digunakan untuk mengganti arah aliran media dan dapat menghubungkan dua saluran tegak lurus; Katup bola tiga arah T-Type (BQ645F) digunakan untuk pengalihan menengah, pertemuan dan pengalihan arah aliran. Tipe-T tiga arah dapat membuat tiga saluran saling berhubungan atau menghubungkan dua dari mereka. Katup bola tiga arah pneumatik umumnya mengadopsi struktur dua kursi, dan juga dapat mengadopsi struktur empat kursi sesuai dengan persyaratan pengguna. Ini banyak digunakan dalam pasokan air, petrokimia, metalurgi, penambangan, tekstil, energi, pembuatan kertas, makanan, baja dan sistem pipa lainnya untuk mengganti arah aliran medium dan mengalihkan atau mencampur medium.
Parameter teknis
Fitur opsional aktuator pneumatik | Akting ganda, akting tunggal |
Model opsional aktuator pneumatik | AT Series, Seri AW |
Tegangan katup solenoid | AC110V, AC220V, AC24V, DC24V |
Tekanan sumber udara | 2bar-8bar |
Diameter nominal | DN15MM-DN200MM |
Tekanan nominal | Pn1.0mpa ~ pn1.6mpa |
Suhu yang berlaku | PTFE: -30- 120ºC ppl: ≤350ºC Segel logam: ≤450ºC |
Koneksi | Flens |
Bahan Tubuh Katup | Baja cor, 304, 316, 316L |
Bahan pelat katup | 304, 316, 316L |
Lapisan kursi katup | Ptfe, ppl, segel logam |
Media yang berlaku | Air, minyak bumi, asam, cairan kental, media bubur, dll. |
Tabel dimensi utama
Dn (mm) | H | L | L1 | D | D1 | D2 | b |
15 | 53 | 150 | 75 | 95 | 65 | 46 | 14 |
20 | 58.5 | 160 | 75 | 105 | 75 | 56 | 16 |
25 | 70 | 180 | 90 | 115 | 85 | 65 | 16 |
32 | 77.5 | 200 | 100 | 140 | 100 | 76 | 18 |
40 | 86.5 | 220 | 110 | 150 | 110 | 84 | 18 |
50 | 92 | 240 | 120 | 165 | 125 | 99 | 20 |
65 | 107 | 260 | 130 | 185 | 145 | 118 | 20 |
80 | 119 | 280 | 140 | 200 | 160 | 132 | 20 |
100 | 150 | 320 | 160 | 220 | 180 | 156 | 22 |
125 | 200 | 380 | 190 | 250 | 210 | 184 | 22 |
150 | 240 | 440 | 220 | 285 | 240 | 211 | 24 |
200 | 300 | 550 | 275 | 340 | 295 | 266 | 24 |
