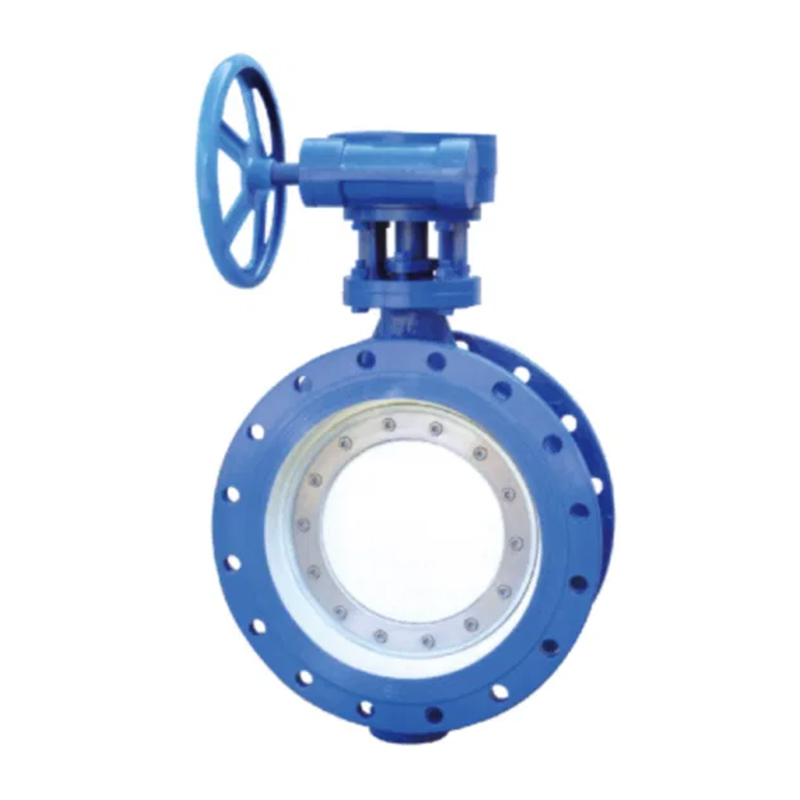

D641W Pneumatik Ventilasi Katup Kupu -kupu

Dapatkan Penawaran

Pendahuluan singkat

D641W Pneumatik Ventilasi Katup Kupu-kupu cocok untuk kesempatan cut-off dua posisi. Koneksi antara katup dan aktuator mengadopsi metode koneksi cabang. Kesenjangan ekspansi antara pelat kupu -kupu katup kupu -kupu ventilasi pneumatik dan tubuh katup besar, yang secara efektif dapat mencegah kemacetan yang disebabkan oleh ekspansi dan kontraksi termal.
Katup kupu -kupu ventilasi dirancang dan diproduksi dengan bentuk struktural baru pengelasan pelat kupu -kupu garis tengah dan pelat baja struktural pendek. Dilas dengan bahan tahan aus berkualitas tinggi. Ini memiliki struktur yang ringkas, bobot ringan, pemasangan yang mudah, ketahanan aliran kecil, volume aliran yang besar, menghindari pengaruh ekspansi suhu tinggi, dan mudah dioperasikan. Tidak ada batang penghubung, baut, dll. Di dalam, operasi yang andal, umur layanan yang panjang, terutama cocok untuk perbedaan tekanan rendah, diameter besar, dan acara aliran besar. Ini digunakan dalam kombinasi dengan berbagai aktuator untuk membentuk katup dengan pertunjukan yang berbeda. Ini dapat dipasang di beberapa posisi dan tidak terpengaruh oleh arah aliran medium. Katup kupu-kupu ventilasi adalah katup kupu-kupu yang tidak tertutup, yang banyak digunakan dalam sistem ventilasi dan penghilangan debu. Ini digunakan untuk menghubungkan, membuka dan menutup atau menyesuaikan volume sedang pada saluran pipa dengan gas yang mengandung debu, pipa gas, perangkat pemurnian ventilasi, pipa gas buang, dll., Dengan suhu sedang ≤300ºC dan tekanan nominal -0.1 PMA.

Parameter teknis

Fitur opsional aktuator pneumatik	Akting ganda, akting tunggal
Model opsional aktuator pneumatik	AT Series, Seri AW
Tegangan katup solenoid	AC110V, AC220V, AC24V, DC24V
Tekanan sumber udara	2bar -8bar
Diameter nominal	DN50MM ~ DN4000MM
Tekanan nominal	Pn0.1mpa
Suhu yang berlaku	-30- 300ºC
Koneksi	Flens
Bahan Tubuh Katup	Baja karbon, baja tahan karat
Bahan pelat katup	Baja karbon, baja tahan karat, dll.
Lapisan kursi katup	Baja karbon, baja tahan karat
Media yang berlaku	Gas buang yang mengandung debu, udara, gas batu bara dan gas yang mengandung debu, dll.

Tabel dimensi utama

Dn (mm)	L	H	0,05-0.1mpa				0.25mpa				0.6mpa
Dn (mm)	L	H	D	D1	D2	n-φd	D	D1	D2	n-φd	D	D1	D2	n-φd
50	108	70	140	110	88	4-φ14	140	110	88	4-φ14	140	110	88	4-φ14
65	112	80	160	130	108	4-φ14	160	130	108	4-φ14	160	130	108	4-φ14
80	114	95	190	150	124	4-φ18	190	150	124	4-φ18	190	150	124	4-φ19
100	127	105	210	190	144	4 φ18	210	190	144	4-φ18	210	190	144	4-φ19
125	140	120	240	200	174	8-φ18	240	200	174	8-φ18	240	200	174	8-φ19
150	140	132	265	225	199	8-φ18	265	225	199	8-φ18	265	225	199	8-φ19
200	152	160	320	280	254	8-φ18	320	280	254	8-φ18	320	280	254	8-φ19
250	165	187	375	335	309	12-φ18	375	335	309	12-φ18	375	335	309	12-φ19
300	180	220	440	395	363	12-φ22	440	395	363	12-φ22	440	395	363	12-φ23
350	180	245	490	445	413	12-φ22	490	445	413	12-φ22	490	445	413	12-φ23
400	200	270	540	495	463	16-φ22	540	495	463	16-φ22	540	495	463	16-φ23
450	200	297	595	550	518	16-φ22	595	550	518	16-φ22	595	550	518	16-φ23
500	220	322	645	600	568	20-φ22	645	600	568	20-φ22	645	600	568	20-φ23
600	220	377	755	705	667	20-φ26	755	705	667	20-φ26	755	705	667	20-φ26
700	240	430	860	810	772	24-φ26	860	810	772	24-φ26	860	810	772	24-φ26
800	240	487	975	920	878	24-φ30	975	920	878	24-φ30	975	920	878	24-φ31
900	260	537	1075	1020	978	24-φ30	1075	1020	978	24-φ30	1075	1020	978	24-φ31
1000	260	587	1175	1120	1078	28-φ30	1175	1120	1078	28-φ30	1175	1120	1078	28-φ31
1200	280	702	1375	1320	1280	32-φ30	1375	1320	1280	32-φ30	1405	1340	1295	32-φ34
1400	300	782	1575	1520	1480	36-φ30	1575	1520	1480	36-φ30	1630	1560	1510	36-φ37
1600	320	895	1790	1730	1690	40-φ30	1790	1730	1690	40-O30	1830	1760	1710	40-φ37
1800	340	995	1990	1930	1890	44-φ30	1990	1930	1890	44-φ30	2045	1970	1918	44-φ40
2000	360	1095	2190	2130	2090	48-φ30	2190	2130	2090	48-φ30	2265	2180	2125	48-φ43
2200	380	1200	2405	2340	2295	52-φ33	2405	2340	2295	52-φ33	2475	2390	2335	52-φ43
2400	400	1310	2605	2540	2495	56-φ33	2605	2540	2495	56-033	2685	2600	2545	56-φ43
2600	420	1420	2805	2740	2695	60-φ33	2805	2740	2695	60-φ33	2905	2810	2750	60-φ49
2800	440	1530	3030	2960	2910	64-φ36	3030	2960	2910	64-φ36	3115	3020	2960	64-φ49
3000	460	1640	3230	3160	3110	68-φ36	3230	3160	3110	68-φ36	3315	3220	3160	68-φ49
3200	480	1760	3430	3360	3310	72-φ36	3430	3360	3310	72-φ36	3525	3430	3360	72-φ49
3400	500	1870	3630	3560	3510	76-φ36	3630	3560	3510	76-φ36	3735	3640	3560	76-φ49
3600	520	1980	3840	3770	3720	80-φ36	3840	3770	3720	80-φ36	3970	3860	3720	80-φ56
3800	540	2120	4045	3970	3920	80-φ39	4045	3970	3920	80-φ39	4180	4070	3970	80-φ62
4000	560	2230	4245	4170	4120	84-φ39	4245	4170	4120	84-φ39	4380	4270	4170	84-φ623
