J941H Electric Globe Valve

Dapatkan Penawaran

J941H Tinjauan GloBe Valves Listrik

J941H Stop Electric Stop Valve terdiri dari dua Bagian: Aktuator Listrik dan Stop Valve. Bahan tubuh katup selesai, dan pengisi dan seluruh bagian dapat dipilih secara wajar sesuai dengan kondisi kerja yang sebenarnya atau kebutuhan pengguna. Ini dapat diterapkan pada berbagai tekanan, suhu dan kondisi menengah. Katup ini terutama digunakan untuk memotong, mendistribusikan dan mengubah arah aliran media dalam pipa. Ini umumnya tidak digunakan untuk penyesuaian karena gaya yang tidak seimbang terlalu besar selama penyesuaian, yang akan menyebabkan erosi parah pada inti katup. Ini cocok untuk pasokan dan drainase air, petrokimia, metalurgi, dan tempat -tempat lain dengan tekanan tinggi.
Katup berhenti listrik adalah katup penyegelan paksa, jadi ketika katup ditutup, tekanan harus diterapkan pada cakram katup untuk memaksa permukaan penyegelan tidak bocor. Ketika media memasuki katup dari bagian bawah cakram katup, resistansi yang perlu diatasi oleh gaya operasi adalah gesekan antara batang katup dan pengisi dan dorongan yang dihasilkan oleh tekanan medium. Gaya untuk menutup katup lebih besar dari gaya untuk membuka katup, sehingga diameter batang katup harus besar, jika tidak batang katup akan bengkok.

Parameter teknis

Fitur Aktuator Listrik Opsional	Jenis sakelar, tipe integral, jenis pengatur, tipe cerdas
Model Aktuator Listrik Opsional	Seri Z, Seri AK
Voltase	AC220V, AC380V
Diameter nominal	Dn10mm ~ dn300mm
Tekanan nominal	Pn1.0mpa ~ pn6.4mpa
suhu yang tepat	-30 ~ 550ºC
Koneksi	Flens
Bahan Tubuh Katup	Baja cor, 304, 316, 316L
Bahan pelat katup	Baja cor, 304, 316, 316L
Lapisan kursi katup	PtFe, ppl, segel logam
Media yang berlaku	Air, minyak bumi, asam, cairan kental, media bubur, dll.

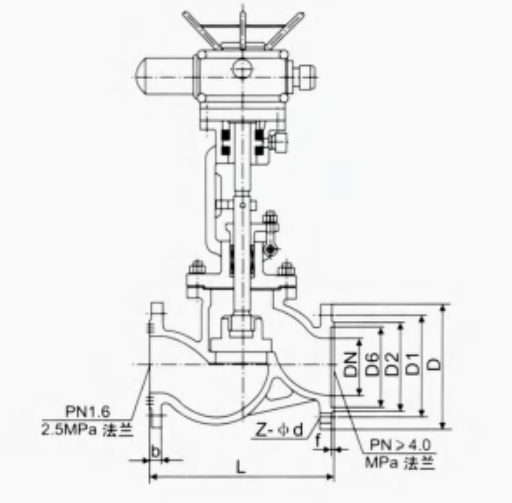

Ukuran dan model katup globe listrik J941H

PN (MPA)	Dn (mm)	L	D	D1	D2	b	F	Z-φd
1.6	10	130	90	60	40	14	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	18	3	4-φ18
	65	290	180	145	120	18	3	4-φ18
	80	310	195	160	135	20	3	8-φ18
	100	350	215	180	155	22	3	8-φ18
	125	400	245	210	185	24	3	8-φ18
	150	480	280	240	210	24	3	8-φ23
	200	600	335	295	265	26	3	12-φ23
	250	650	405	355	320	30	3	12-φ23
	300	750	460	410	375	30	3	12-φ23
2.5	10	130	90	60	40	16	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	20	3	4-φ18
	65	290	180	145	120	22	3	4-φ18
	80	310	195	160	135	22	3	8-φ18
	100	350	230	190	160	24	3	8-φ18
	125	400	270	220	188	28	3	8-φ18
	150	480	300	250	218	30	3	8-φ23
	200	600	360	310	278	34	3	12-φ23
	250	650	425	370	332	36	3	12-φ23
	300	750	485	430	390	40	4	12-φ23

PN (MPA)	Dn (mm)	L	D	D1	D2	D6	b	f	Z-φd
4.0	10	130	90	60	40	35	16	2	4-φ14
	15	130	95	65	45	40	16	2	4-φ14
	20	150	105	75	55	51	16	2	4-φ14
	25	160	115	85	65	58	16	2	4-φ14
	32	180	135	100	78	66	18	2	4-φ18
	40	200	145	110	85	76	18	3	4-φ18
	50	230	160	125	100	88	20	3	4-φ18
	65	290	180	145	120	110	22	3	8-φ18
	80	310	195	160	135	121	22	3	8-φ18
	100	350	230	190	160	150	24	3	8-φ23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12-φ30
6.4	10	170	100	70	50	35	18	2	4-φ14
	15	170	105	75	55	41	18	2	4-φ14
	20	190	125	90	68	51	20	2	4-φ18
	25	210	135	100	78	58	22	2	4-φ18
	32	230	150	110	82	66	24	2	4-φ23
	40	260	165	125	95	76	24	3	4-φ23
	50	300	175	135	105	88	26	3	8-φ23
	65	340	200	160	130	110	28	3	8-φ23
	80	380	210	170	140	121	30	3	8-φ23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-φ34
