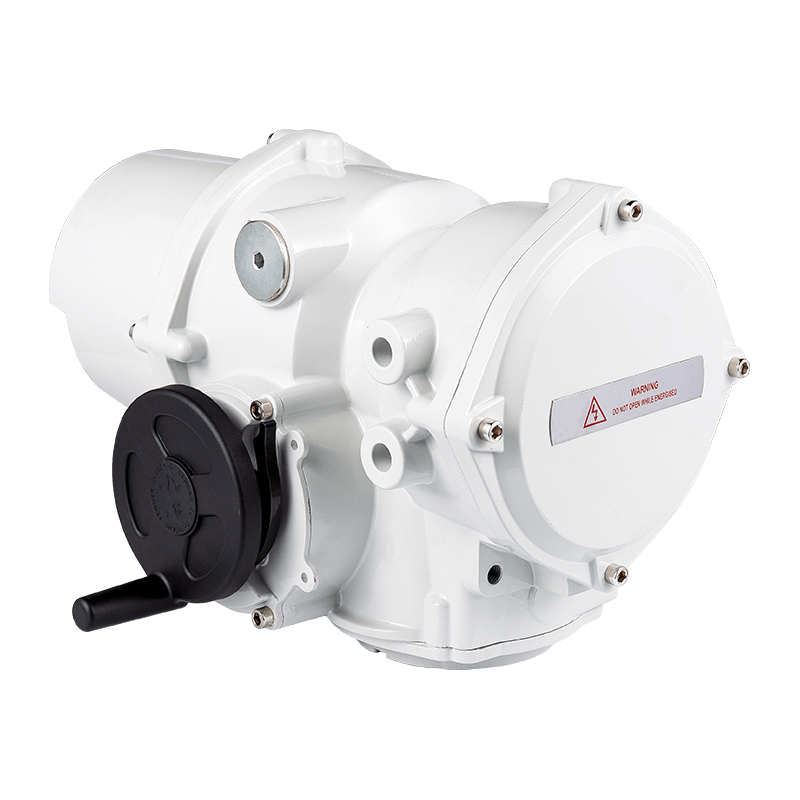

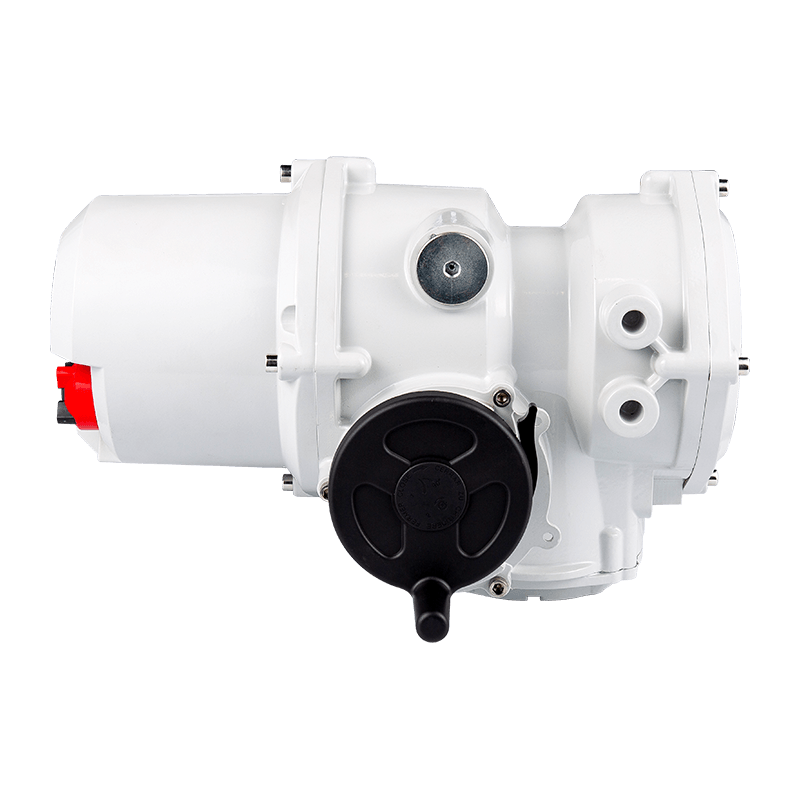

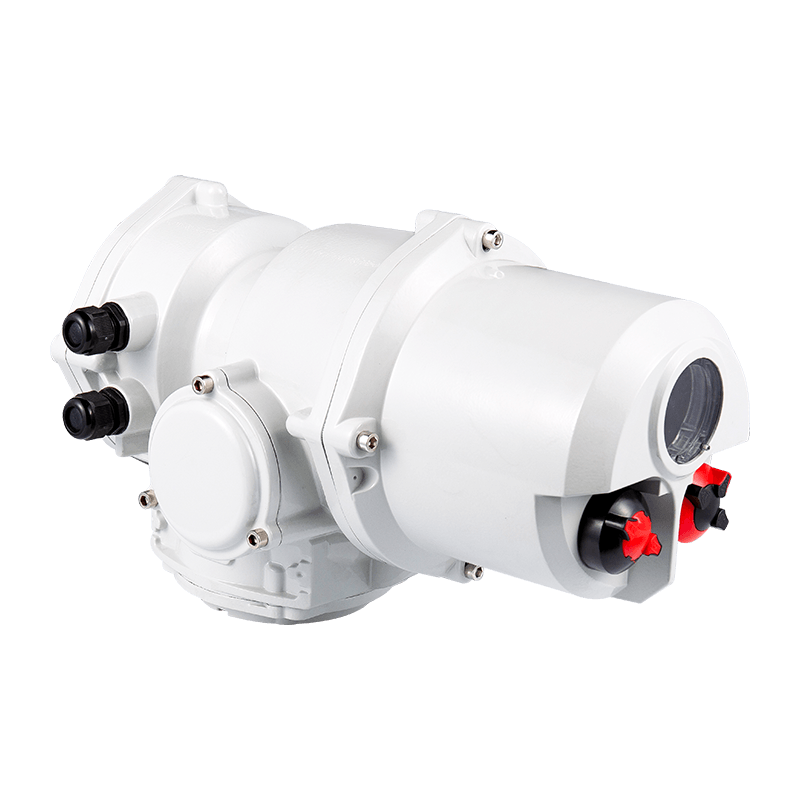

AKQ, AKQM Partial Rotary Actuator 100NM-500NM MoDel
◆ Strukturnya kokoh dan mengadopsi penyegelan ganda, yang secara efektif dapat mencegah air dan debu selama kabel di tempat (IP67/IP68-2m, 48 jam)
◆ Perjalanan sudut drive langsung
◆ Tiga fase, fase tunggal, dan aktuator catu daya DC
◆ Layar tampilan teks multi bahasa untuk menampilkan status dan pengaturan
◆ Built in Data Logger sebagai fitur standar
◆ Lakukan analisis lokal dan jarak jauh pada aktuator
◆ Sederhana, mudah dikendalikan dan menunjukkan fungsi
◆ Torsi sederhana dan kontrol posisi untuk meningkatkan keandalan
◆ Kontrol dan indikasi komprehensif fleksibilitas
◆ Spesifikasi tahan air atau anti ledakan tersedia untuk seleksi
◆ Kisaran output torsi langsung 50nm (37ibf TT) -500nm (370ibf ft)
AKQ Data Kinerja Aktuator Tipe Tipe Tiga Fase
| Model | Kecepatan (RPM) | Torsi (N.M) | Tegangan suplai (v) | Nomor fase daya (ph) | Frekuensi (Hz) | Daya Motor (KW) | Nilai arus (a) | Sistem kerja | Berat (kg) |
| AKQ250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 menit) | 23 |
| AKQ500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 menit) | 23 |
| AKQ1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 menit) | 37 |
| AKQ2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 menit) | 37 |
Data kinerja AKQS dari aktuator tipe sakelar fase tunggal
| Model | Kecepatan (RPM) | Torsi (N.M) | Tegangan suplai (v) | Nomor fase daya (ph) | Frekuensi (Hz) | Daya Motor (KW) | Nilai arus (a) | Sistem kerja | Berat (kg) |
| AKQ250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 menit) | 23 |
| AKQ500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 menit) | 23 |
| AKQ1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 menit) | 37 |
| AKQ2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 menit) | 37 |
AKQM Data Kinerja Aktuator Pengaturan Tiga Fase
| Model | Kecepatan (RPM) | Torsi (N.M) | Tegangan suplai (v) | Nomor fase daya (ph) | Frekuensi (Hz) | Daya Motor (KW) | Nilai arus (a) | Sistem kerja | Berat (kg) |
| AKQM250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| AKQM500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| AKQM1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
| Akqm2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
AKQSM Single-Fase Mengatur Data Kinerja Aktuator
| Model | Kecepatan (RPM) | Torsi (N.M) | Tegangan suplai (v) | Nomor fase daya (ph) | Frekuensi (Hz) | Daya Motor (KW) | Nilai arus (a) | Sistem kerja | Berat (kg) |
| AKQSM250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| AKQSM500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| AKQSM1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
| AKQSM2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |

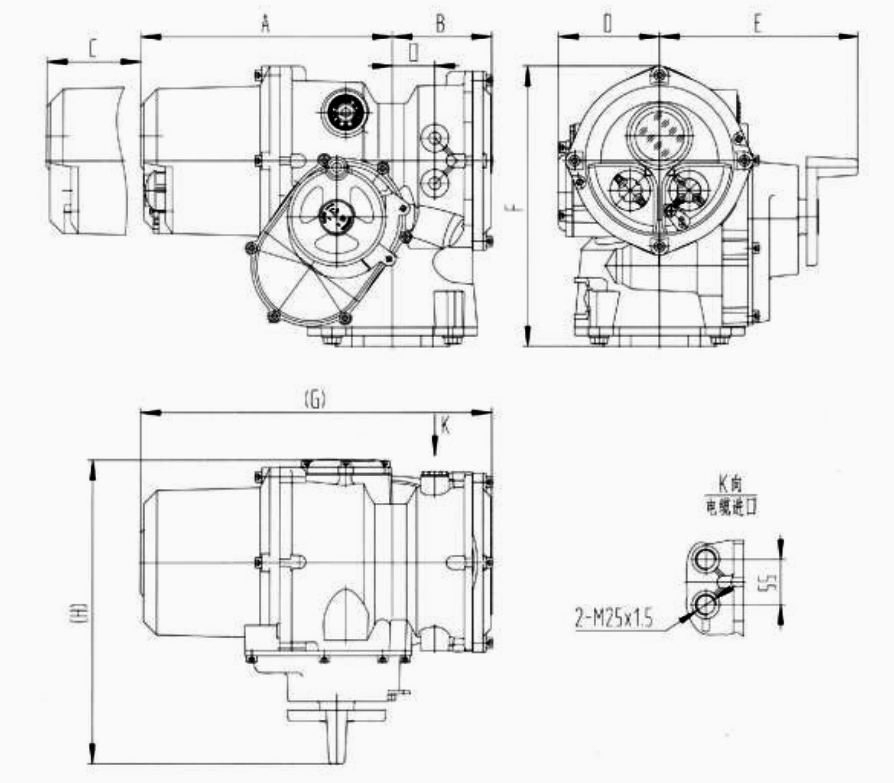

AKQ Partial Rotary Intelit Actuator External Dimensions
| Parameter Aktuator \ Spesifikasi Aktuator | A | B | C | D | E | F | (G) | (H) | (SAYA) |
| AKQ125-500 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
| AKQ600-2000 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |

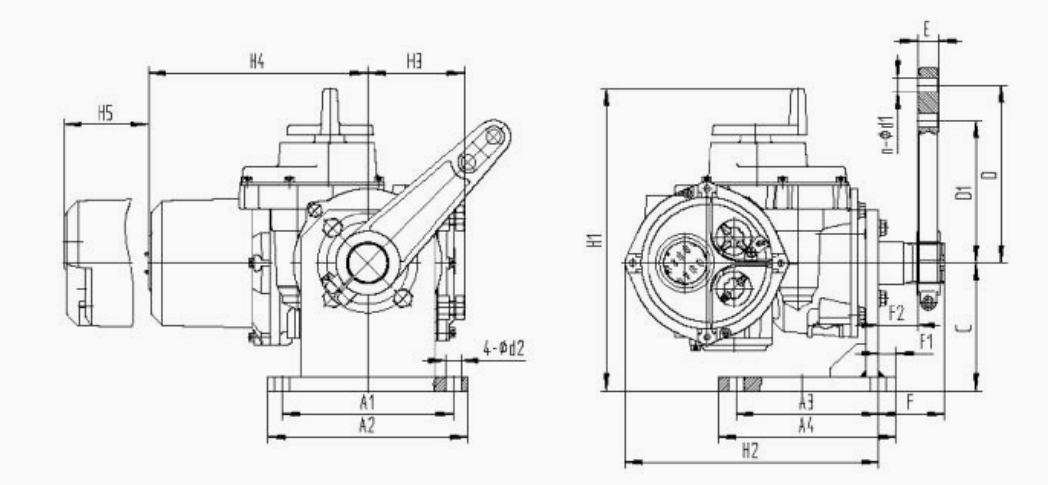

Garis besar AKQ DJ dan dimensi koneksi dari aktuator putar parsial tipe dasar
| Parameter Aktuator \ Spesifikasi Aktuator | A1 | A2 | A3 | A4 | C | D1 | D | E | F | F1 | F2 | H1 | H2 | H3 | H4 | H5 | n-φd1 | 4-φd2 |
| AKQ DJ1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
| AKQ DJ2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-φ20 | 22 |

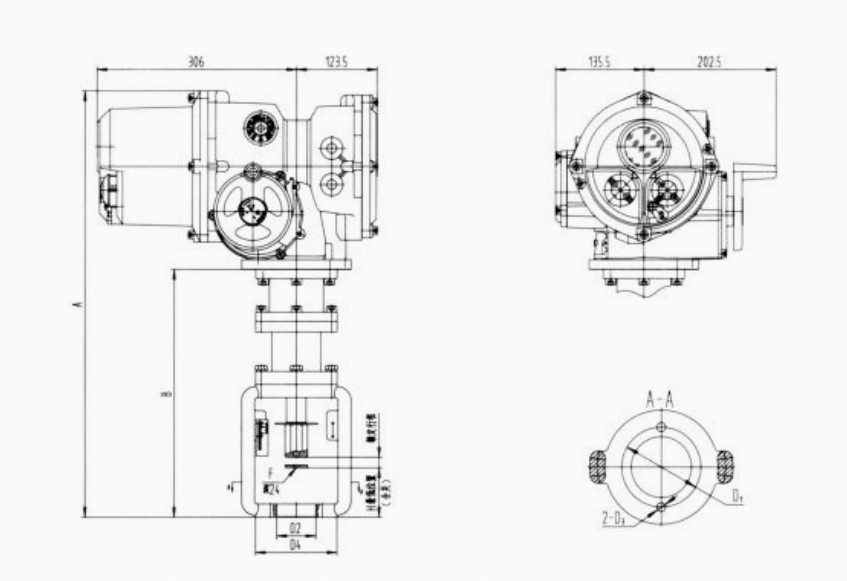

Akqml Linear Actuator Struktur Dimensi
| Model | Beban dinilai N | Perjalanan Dinilai mm | Kecepatan Dinilai mm/s | Lubang koneksi batang katup F | Koneksi flensa D1 | Flange Inner Hole D2 | Lubang flensa D3 | Menghubungkan flensa katup D4 | A | B | H |
| AKQML-64/2710 | 6400 | 10 | 0.27 | M8 × 1.25 | φ80 | φ60d11 | 2-φ11 | φ125 | 649 | 377 | 81 |
| AKQML-64/2716 | 16 | 0.27 | 75 |

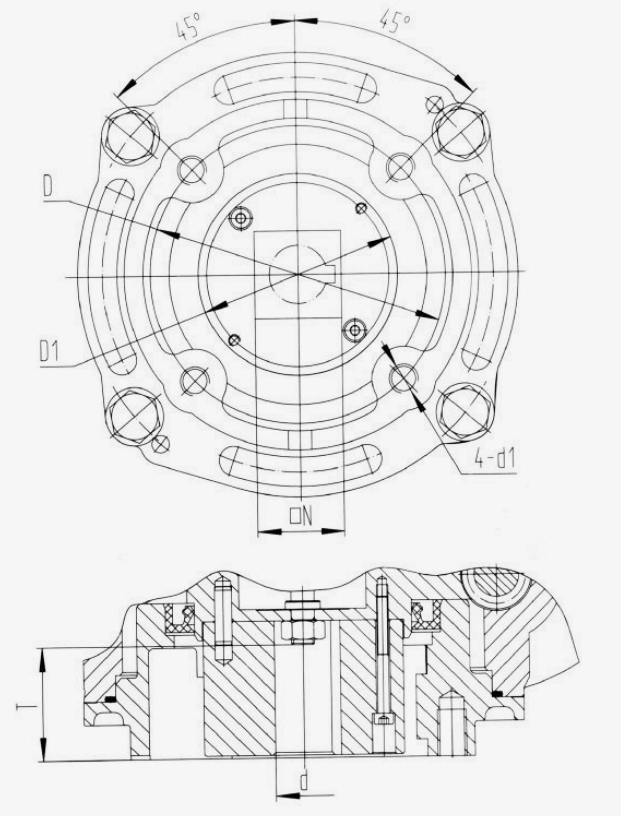

Ukuran flensa aktuator akq
| Parameter Aktuator \ Spesifikasi Aktuator | D | D1 | N | d | T | d1 | |
| AKQ125-500 | F05 | φ50 | φ38 | 20 | φ25 | φ50 | M6 |
| F07 | φ70 | φ55 | 30 | φ35 | φ70 | M8 | |
| F10 | φ102 | φ69 | 30 | φ42 | φ102 | M10 | |
| AKQ600-1000 | F12 | φ125 | φ98 | 50 | φ65 | φ125 | M12 |
| F14 | φ140 | φ98 | 50 | φ65 | φ140 | M16 | |
