D941x Electric Flange Butterfly Valve

Dapatkan Penawaran

Pendahuluan singkat

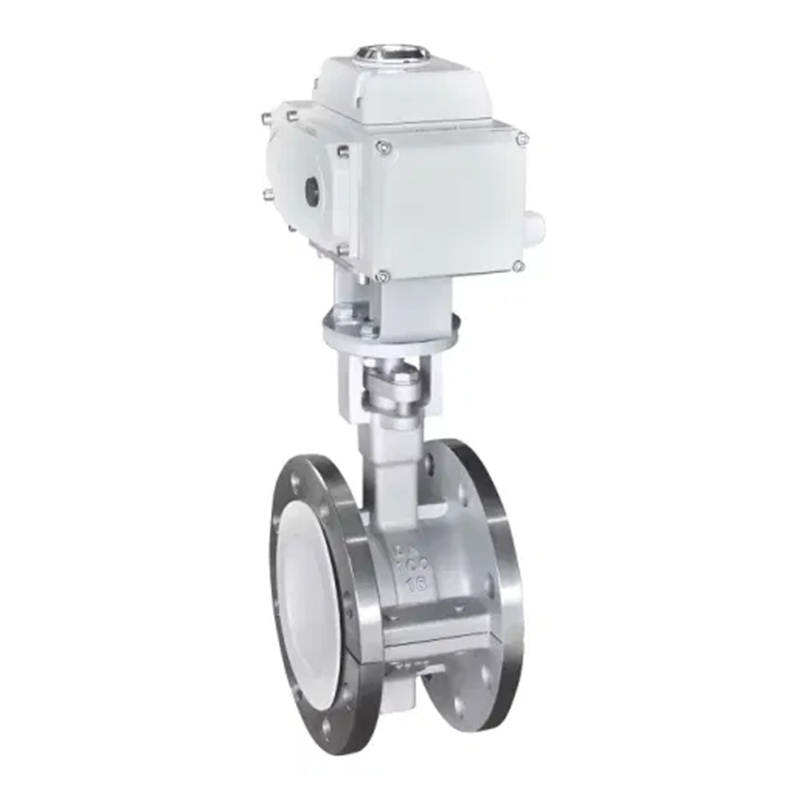

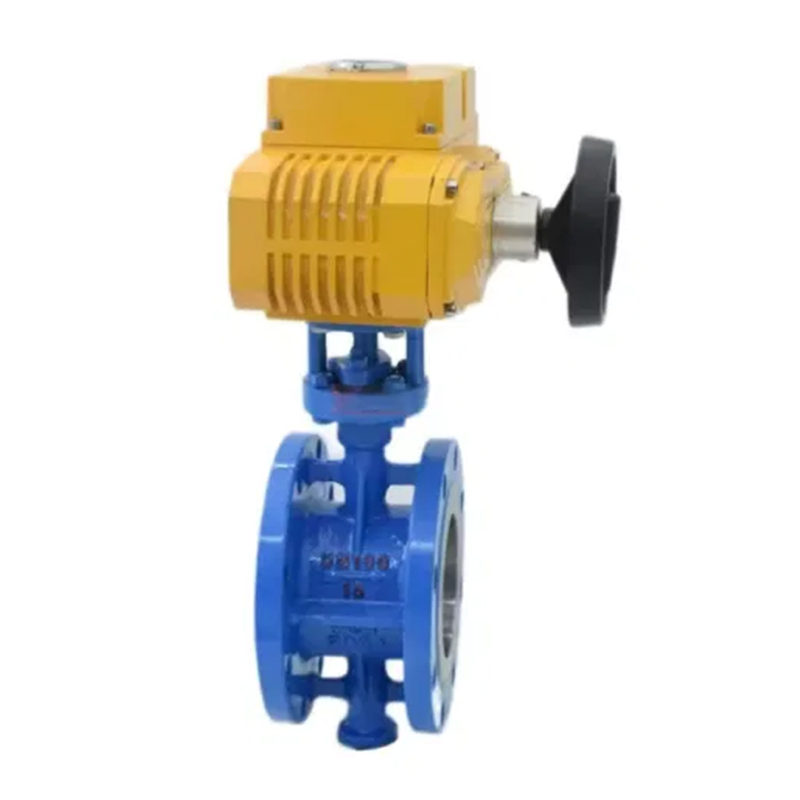

D941x Electric Flens Soft Seal Kupu-kupu katup memiliki desain yang Baru dan masuk akal, struktur sederhana, ukuran kecil, bobot ringan, rotasi 90 derajat, pembukaan dan penutupan cepat, torsi operasi kecil, operasi yang nyaman, penghematan tenaga kerja dan hias. Ini dapat dipasang di posisi apa pun dan mudah dipelihara. Segel dapat diganti, kinerja penyegelan dapat diandalkan untuk mencapai penyegelan dua arah dan nol kebocoran, bahan penyegelan tahan terhadap penuaan dan korosi, dan memiliki masa pakai yang panjang.
Ketika katup kupu -kupu flensa berada dalam posisi terbuka sepenuhnya, ketebalan pelat kupu -kupu adalah satu -satunya resistensi ketika medium mengalir melalui tubuh katup. Oleh karena itu, penurunan tekanan yang dihasilkan oleh katup sangat kecil, sehingga memiliki karakteristik kontrol aliran yang baik. Katup kupu -kupu tidak hanya banyak digunakan dalam industri umum seperti minyak bumi, gas, industri kimia, dan pengolahan air, tetapi juga dalam sistem air pendingin pembangkit listrik tenaga air.

Parameter teknis

Fitur Aktuator Listrik Opsional	Jenis sakelar, tipe integral, jenis pengatur, tipe cerdas
Model Aktuator Listrik Opsional	Q, DQ, QM, QC, Akqseries, Seri Z opsional berdiameter besar, Akseries
Voltase	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
Diameter nominal	DN40MM ~ DN1400MM
Tekanan nominal	Pn1.0mpa ~ pn1.6mpa
suhu yang tepat	EPDM: -30 ~ 100ºC PTEE: -30 ~ 120ºC
Koneksi	Flange
Bahan Tubuh Katup	Besi ulet, baja karbon, baja tahan karat
Bahan pelat katup	Tinta Spheroidal, 304.316.316L, 2507,1.4529, pelat tembaga, nilon, dll.
Lapisan kursi katup	NBR, EPDM, PTFE
Media yang berlaku	Air, gas, bubur, minyak, dll.

Tabel dimensi utama

Dn (mm)	D		D1		L	D3	D4	H1	H2	Φ	b	N-φd
Dn (mm)	1	1.6	1	1.6	L	D3	D4	H1	H2	Φ	b	1	1.6
50	165	165	125	125	108	70	50	83	130	12.7	18	4-φ18	4-φ18
65	185	185	145	145	112	70	50	93	140	12.7	18	4-φ18	4-φ18
80	200	200	160	160	114	70	50	100	150	12.7	20	8-φ18	8-φ18
100	220	220	180	180	127	90	70	110	165	15.8	20	8-φ18	8-φ18
125	250	250	210	210	140	90	70	123	180	19.05	22	8-φ18	8-φ18
150	285	285	240	240	140	90	70	143	200	19.05	22	8-φ22	8-φ22
200	340	340	295	295	152	125	102	171	230	22.2	24	8-φ22	12-φ22
250	390	405	350	355	165	125	102	203	270	28.6	24	12-φ22	12-φ26
300	440	460	400	410	178	150	125	230	320	31.8	26	12-φ22	12-φ26
350	500	520	460	470	190	150	125	260	350	31.8	26	16-φ22	16-φ26
400	565	580	515	525	216	175	140	300	390	33.34	28	16-φ26	16-φ30
450	615	640	565	585	222	175	140	335	428	38	30	20-φ26	20-φ30
500	670	715	620	650	229	210	165	373	450	41.15	32	20-φ26	20-φ33
600	780	840	725	770	267	210	165	430	520	50.7	34	20-φ30	20-φ36
700	895	910	840	840	292	300	254	470	600	55	36	24-φ30	24-φ36
800	1015	1025	950	950	318	300	254	523	662	63.35	36	24-φ30	24-φ39
900	1115	1125	1050	1050	330	300	254	589	710	75	40	26-φ33	28-φ39
1000	1230	1255	1160	1170	410	300	254	656	780	85	42	26-φ36	28-φ42
1200	1405	1485	1340	1390	470	300	254	732	840	92	46	32-φ37	32-φ49
1400	1630	1685	1560	1590	530	300	254	840	905	130	50	36-φ37	36-φ493
