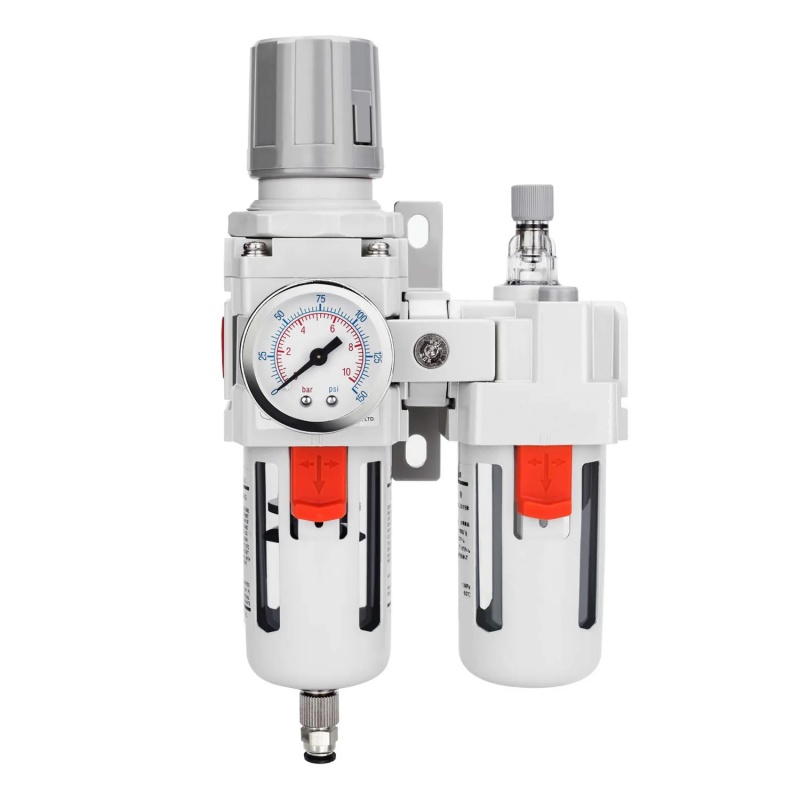

Bagaimana regulator filter aktuator pneumatik mencapai perlindungan yang efisien melalui struktur elemen filter?

Elemen filter dari regulator filter Mengadopsi desain "filtrasi bertingkat", dan lapisan filter dari berbagai bahan dan ukuran pori bekerja bersama untuk mencegat polutan selangkah demi selangkah. Struktur khasnya dapat dibagi menjadi tiga lapisan berikut:
Lapisan pra-filter (filter kasar)
Terletak di lapisan terluar elemen filter, ia menggunakan mesh serat pori besar atau mesh logam untuk terutama mencegat partikel padat dengan diameter lebih besar dari 10μm (seperti karat dan debu). Lapisan ini dapat secara efektif mengurangi beban elemen filter berikutnya dan memperpanjang masa pakai mereka.
Lapisan filter efisiensi sedang (filter halus)
Terbuat dari serat sintetis atau serat gelas, ukuran pori dikurangi menjadi kurang dari 5μm, lebih lanjut mencegat partikel halus dan beberapa kabut minyak. Lapisan ini meningkatkan kemampuan penangkapan polutan tingkat mikron melalui efek adsorpsi elektrostatik dari serat.
Lapisan filter efisiensi tinggi (pelepasan minyak dan air)
Lapisan inti menggunakan serat ultra-halus atau bahan pelapis khusus dengan ukuran pori kurang dari 1μm, yang dapat mencegat partikel kecil yang tersisa dan terpisah kabut oli dan tetesan air melalui pelapis hidrofilik/oleofobik. Beberapa elemen filter kelas atas memiliki lapisan karbon aktif bawaan yang dapat menyerap polutan gas (seperti uap minyak).
Keuntungan Struktural:

Interception bertingkat: Hindari penyumbatan prematur dari lapisan filter tunggal dan meningkatkan efisiensi filtrasi secara keseluruhan.
Ukuran pori gradien: Desain ukuran pori dari besar ke kecil memastikan bahwa polutan ditangkap selangkah demi selangkah untuk mengurangi polusi sekunder.
Desain Modular: Elemen filter dapat diganti secara independen untuk mengurangi biaya perawatan.

Pemilihan bahan elemen filter perlu mempertimbangkan faktor -faktor seperti jenis polutan, suhu, kelembaban dan kompatibilitas kimia. Bahan umum dan karakteristiknya adalah sebagai berikut:
Serat sintetis (poliester, polypropylene)
Cocok untuk kondisi kerja konvensional, biaya rendah dan efisiensi filtrasi yang tinggi, tetapi toleransi yang buruk terhadap suhu tinggi dan lingkungan asam dan alkali yang kuat.
Serat kaca
Tahan suhu tinggi (hingga 260 ℃), cocok untuk pipa uap atau sistem udara terkompresi suhu tinggi, tetapi rapuh dan mahal.
Mesh logam (baja tahan karat, tembaga)
Digunakan untuk lapisan pra-filtrasi, ketahanan korosi yang kuat, cocok untuk bahan kimia, makanan dan adegan lainnya dengan persyaratan material yang ketat.
Lapisan karbon aktif
Untuk kabut minyak dan polutan gas, efisiensi adsorpsi tinggi, tetapi perlu diganti secara teratur untuk menghindari kegagalan saturasi.
Kasus aplikasi:
Di pabrik pengolahan makanan, udara terkompresi perlu secara langsung menghubungi produk. Regulator tekanan filter menggunakan kombinasi elemen filter polypropylene yang diaktifkan karbon untuk memastikan bahwa sumber udara bebas oli dan tidak berbau, sesuai dengan standar sertifikasi HACCP.

Efisiensi filtrasi adalah indikator inti untuk mengukur kinerja elemen filter, biasanya dinyatakan sebagai "" tingkat intersepsi "" atau "" kapasitas penahanan polusi "". Jalur implementasinya yang teknis meliputi:
Mekanisme intersepsi
Tabrakan inersia: Partikel besar ditangkap karena dampak inersia pada serat elemen filter.
Efek intersepsi: Ketika partikel halus memotong serat dengan aliran udara, mereka dicegat karena jalur yang lebih pendek.
Efek difusi: Partikel berukuran mikron secara acak bertabrakan dengan serat di bawah gerakan Brown dan diserap.
Kapasitas penahan polusi
Kapasitas penahan polusi dari elemen filter tergantung pada luas permukaan dan porositas. Elemen filter multi-lapisan secara signifikan meningkatkan kapasitas penahan polusi dengan meningkatkan kepadatan serat dan luas permukaan. Misalnya, jenis elemen filter tertentu dapat mencegat polutan yang setara dengan 10 kali beratnya sendiri pada aliran pengenal.
Kehilangan tekanan
Setelah elemen filter mencegat polutan, resistensi aliran udara meningkat, mengakibatkan peningkatan kehilangan tekanan. Elemen filter berkualitas tinggi Mengontrol kehilangan tekanan dalam kisaran 0,01-0,05mpa dengan mengoptimalkan distribusi pori dan pengaturan serat, memastikan konsumsi energi sistem terendah.
Verifikasi Tes:
Tes laboratorium pihak ketiga menunjukkan bahwa regulator filter menggunakan elemen filter multi-lapisan dapat mencapai akurasi filtrasi kelas 2 (partikel padat ≤1μm, kabut minyak ≤0.1mg/m³, tetesan air ≤-40 ℃ titik embun) di bawah standar ISO 8573-1.

Pemeliharaan elemen filter secara langsung mempengaruhi kinerja dan biaya regulator filter. Strategi manajemen ilmiah meliputi:
Bergantung pada kondisi kerja dan kondisi lingkungan, umur elemen filter biasanya 2000-8000 jam. Tabel siklus pengganti perlu ditetapkan untuk menghindari penurunan tekanan sumber udara karena penyumbatan elemen filter.

Beberapa model kelas atas dilengkapi dengan sakelar tekanan diferensial. Ketika perbedaan tekanan sebelum dan sesudah elemen filter melebihi nilai yang ditetapkan (seperti 0,05mpa), alarm dipicu untuk meminta penggantian elemen filter.

Untuk intersepsi drop air, katup pembuangan otomatis ditetapkan di bagian bawah elemen filter untuk secara teratur mengeluarkan air kental untuk mencegah akumulasi penurunan air dan kegagalan elemen filter.

Untuk elemen filter yang dapat digunakan kembali (seperti mesh logam), pembersihan ultrasonik atau pengeringan suhu tinggi dapat digunakan untuk regenerasi untuk mengurangi biaya perawatan.

Dengan memilih elemen filter yang tahan lama (seperti 8.000 jam kehidupan) dan sistem pemantauan cerdas, pabrik kimia mengurangi biaya pemeliharaan tahunan sebesar 40%.

Industri yang berbeda memiliki persyaratan yang sangat berbeda untuk kualitas sumber gas, dan regulator filter perlu dirancang secara khusus:
Diperlukan sertifikasi anti ledakan dan bahan tahan korosi, dan elemen filter menggunakan kombinasi serat kaca jala stainless steel untuk memastikan keandalan di bawah suhu tinggi dan lingkungan bertekanan tinggi.

Ini harus mematuhi standar FDA, dan bahan elemen filter adalah polypropylene grade makanan, yang tidak beracun dan tidak berbau untuk menghindari polusi sekunder.

Persyaratan kebersihan sangat tinggi, dan elemen filter harus mencapai akurasi filtrasi kelas 1 dan dilengkapi dengan penghitung partikel online untuk pemantauan waktu nyata.

Gunakan elemen filter standar, dengan mempertimbangkan biaya dan kinerja, untuk memenuhi sebagian besar kondisi kerja konvensional.
