Fitur dan aplikasi utama

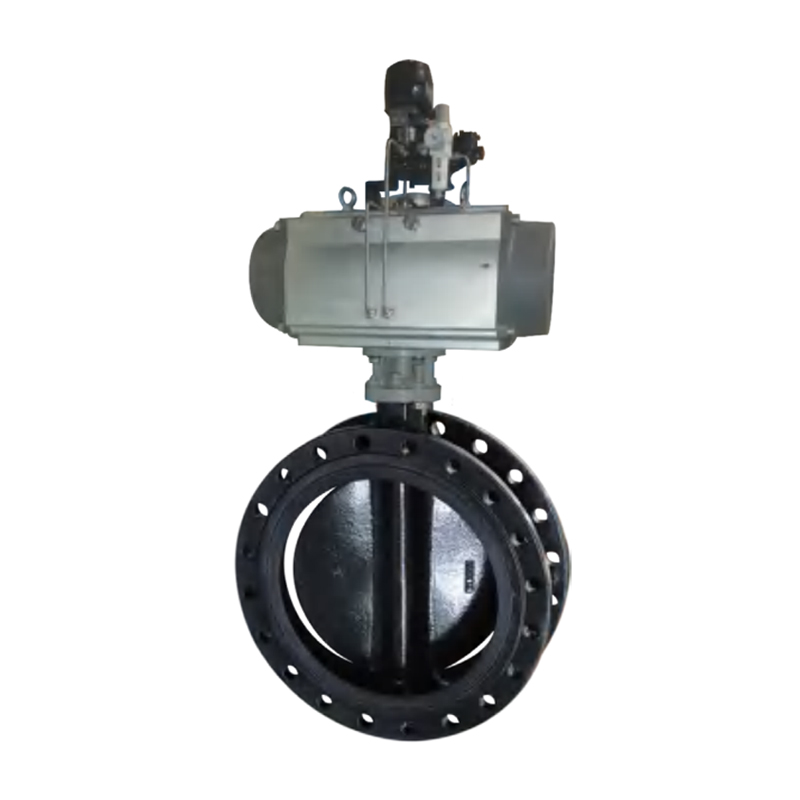

FBGA Mining Katup kupu -kupu gas pneumatik adalah katup khusus yang dirancang khusus untuk karakteristik gas, yang digunakan dalam saluran pipa gas yang membutuhkan pembukaan dan penutupan cepat. Dinding bagian dalam tubuh katup kupu-kupu gas terbuat dari karet formula khusus untuk vulkanisasi keseluruhan, yang berisi berbagai komponen karakteristik khusus dan memiliki karakteristik retardansi nyala, anti-statis, ketahanan korosi, ketahanan aus, rebound tinggi, dan penyegelan yang kuat . Secara efektif mencegah korosi dan keausan benda katup yang disebabkan oleh gas, dan memperpanjang masa pakai katup. Karakteristik keterbelakangan nyala dan anti-statis membuat pipa gas lebih aman dan lebih dapat diandalkan. Desain struktural bantalan tekanan dua arah dan penyegelan dua arah, serta rumus penyegelan rebound yang tinggi, memastikan bahwa katup gas memiliki kinerja penyegelan yang diinginkan, benar-benar mencapai nol kebocoran dan memenuhi persyaratan untuk pengoperasian tambang batubara jangka panjang. Katup kupu -kupu gas pneumatik FBGA diaplikasikan di stasiun pompa ekstraksi gas, pembangkit listrik tenaga gas, saluran pipa transmisi metana coalbed dan proyek lainnya.
Standar Eksekusi
Desain dan manufaktur | GB/T 12221-2005 GB/T 1222-2005 JB/T 12238-2008 | |
Koneksi pipa | GB9113.1 ~ GB9113.4-2000 | |
Inspeksi dan Pengujian | GB/T 13927-2008 JB/T9092-1999 |
Parameter teknis utama
Katup kupu -kupu gas pneumatik tersedia dalam bentuk katup kupu -kupu gas pneumatik | Akting ganda, akting tunggal | |
Fungsi opsional katup kupu -kupu gas pneumatik | Jenis sakelar tahan ledakan, jenis penyesuaian bukti ledakan | |
Tegangan solenoid/positioner | AC24V, DC24V, AC110V, AC220V | |
Tekanan udara terkompresi | 2bar ~ 8bar | |
Diameter nominal | Dn50 ~ DN1200 | |
Tekanan nominal | Pn1.0mpa ~ pn1.6mpa |
Diagram Skema Struktural
Dimensi koneksi utama
DN | L | PN10 | PN16 | ||||
φd | φd1 | n-φd | φd | φd1 | n-φd | ||
DN100 | 127 | 220 | 180 | 8-F19 | 220 | 180 | 8-F19 |
DN125 | 140 | 250 | 210 | 8-F19 | 250 | 210 | 8-F19 |
DN150 | 140 | 285 | 240 | 8-F23 | 285 | 240 | 8-F23 |
DB200 | 152 | 340 | 295 | 8-F23 | 340 | 295 | 12-F23 |
DN250 | 165 | 395 | 350 | 12-F23 | 405 | 355 | 12-F28 |
DN300 | 178 | 445 | 400 | 12-F23 | 460 | 410 | 12-F28 |
DN350 | 190 | 505 | 460 | 16-F23 | 520 | 470 | 16-F28 |
DN400 | 216 | 565 | 515 | 16-F28 | 580 | 525 | 16-F31 |
DN450 | 222 | 615 | 565 | 20-F28 | 640 | 585 | 20-F31 |
DN500 | 229 | 670 | 620 | 20-F28 | 715 | 650 | 20-F34 |
DN600 | 267 | 780 | 725 | 20-F31 | 840 | 770 | 20-F37 |
DN700 | 292 | 910 | 840 | 24-F31 | 910 | 840 | 24-F37 |
DN800 | 318 | 1015 | 950 | 24-F34 | 1025 | 950 | 24-F41 |
DN900 | 330 | 1115 | 1050 | 28-F34 | 1125 | 1050 | 28-F40 |
DN1000 | 410 | 1230 | 1160 | 28-F37 | 1255 | 1170 | 28-F43 |
DN1100 | 450 | 1345 | 1270 | 32-F37 | 1355 | 1270 | 32-F44 |
DN1200 | 470 | 1455 | 1380 | 32-F40 | 1485 | 1390 | 32-F49 |
