Pada aplikasi praktis aktuator listrik di pembangkit listrik termal

Abstrak: Aktuator Listrik dengan unit kontrol frekuensi variabel integrasi menghemat ruang dan memiliki posisi yang akurat, tetapi memiliki resistensi yang buruk terhadap lingkungan yang keras; Aktuator listrik tradisional memiliki akurasi posisi yang sedikit buruk dan berukuran relatif besar, tetapi memiliki ketahanan kuat terhadap lingkungan yang keras. Jadi aktuator listrik seperti apa yang lebih cocok untuk digunakan di pembangkit listrik termal? Faktanya, aktuator yang cocok untuk aplikasi praktis di pembangkit listrik termal tidak didasarkan pada seberapa tinggi kandungan ilmiah dan teknologi, atau pada data cantik mereka pada suhu normal dan kondisi normal, tetapi pada apakah mereka dapat memenuhi persyaratan tidak ada penolakan untuk Bergerak, tidak ada gerakan palsu, transmisi sinyal yang stabil, dan tidak ada kegagalan untuk waktu yang lama di bawah kondisi lingkungan yang sangat keras seperti suhu tinggi, tekanan tinggi, getaran besar, dan banyak debu. Selama persyaratan di atas dapat dipenuhi, mereka adalah aktuator listrik yang cocok untuk aplikasi praktis di pembangkit listrik termal.

Kata kunci: aktuator listrik, pembangkit listrik termal, aplikasi praktis

Aktuator listrik adalah perangkat yang menggerakkan katup melalui motor listrik untuk membuat katup mencapai posisi terbuka atau tertutup sepenuhnya. Aktuator listrik banyak digunakan di pembangkit listrik termal dan merupakan bagian yang sangat diperlukan dari kontrol otomatisasi pembangkit listrik termal. Misalnya, pembangkit listrik termal berukuran sedang dengan dua unit 300MW menggunakan 400 hingga 500 aktuator listrik. Apakah aktuator ini dapat beroperasi secara stabil tanpa penolakan atau kerusakan juga terkait langsung dengan keamanan dan stabilitas unit. Di pembangkit listrik termal, operator mengirim perintah switching ke DCS melalui komputer. Setelah menerima perintah, DCS mengirimkan informasi perintah ke aktuator listrik, menyebabkan aktuator mendorong katup beralih sesuai dengan persyaratan operasi unit. Pada awal commissioning pembangkit listrik termal, aktuator listrik dari berbagai model dari berbagai produsen umumnya dipasang. Meskipun setiap aktuator listrik memiliki karakteristik dan keunggulannya sendiri, dalam operasi aktual pembangkit listrik termal, beberapa aktuator akan sering gagal setelah operasi jangka panjang, dan akan menolak untuk beroperasi, kerusakan, dan gagal mengirimkan sinyal sakelar, yang sangat mengurangi Keandalan dan ekonomi operasi unit daya termal, dan bahkan membawa bahaya tertentu. Oleh karena itu, sangat penting bagi pembangkit listrik termal untuk memilih jenis aktuator listrik yang sesuai. Ambil pembangkit listrik termal sebagai contoh. Pada awal konstruksinya, ada lebih dari 400 aktuator listrik yang dipasang di dua unit 300MW, termasuk 6 jenis aktuator listrik. Namun, beberapa aktuator ini tidak dapat beroperasi secara stabil di lokasi mereka, dan karena ada terlalu banyak jenis aktuator, pekerjaan pemeliharaan harian sangat sulit. Oleh karena itu, menurut kondisi operasi aktual di lokasi, personel teknis yang relevan dari pembangkit listrik melakukan penyelidikan tindak lanjut tentang kondisi operasi dari jenis aktuator listrik di atas untuk menentukan bagaimana membuat aktuator ini beroperasi secara stabil untuk memastikan operasi yang stabil dari unit pembangkit listrik.

Aukoma AKZ Series Intelligent Electric Actuator adalah produk Aukoma yang dipatenkan. Karena mereka memiliki unit kontrol cerdas frekuensi variabel terintegrasi di dalamnya, Aukoma AKZ telah menghilangkan kotak kontrol kemudi motor yang kompleks yang diperlukan oleh aktuator tradisional. Mereka memiliki keunggulan ukuran kecil, posisi yang tepat, dan operasi yang dapat diandalkan. Oleh karena itu, jenis aktuator listrik ini dipasang di beberapa katup yang lebih penting di pembangkit listrik. Namun, setelah penggunaan lapangan jangka panjang, personel teknis yang relevan menemukan bahwa:

① Karena banyak katup di lokasi terletak di pipa suhu tinggi dan bergetar, jenis aktuator listrik ini mengintegrasikan unit kontrol cerdas frekuensi variabel terintegrasi, yang biasanya kita sebut papan elektronik, sehingga memiliki ketahanan suhu dan getaran yang buruk. Setelah operasi jangka panjang, papan kontrol dan papan listrik akan rusak, menyebabkan aktuator gagal beroperasi dengan benar, yang menimbulkan bahaya tersembunyi pada operasi unit yang aman dan stabil:

② Pekerjaan penentuan posisi dari jenis aktuator listrik ini mengharuskan aktuator untuk melakukan perjalanan lebih dari sepertiga dari stroke sesuai dengan pembukaan katup yang sudah mapan (yaitu, penghitung harus berputar 120 derajat atau lebih), sementara beberapa katup tidak diperbolehkan diatur ke posisi sakelar dengan cara ini ketika unit berjalan, seperti katup vakum silinder bertekanan tinggi dari turbin uap. Setelah selama pengoperasian unit, karena penentuan posisi katup terlalu ketat setelah pekerjaan pemeliharaan sebelumnya, katup tidak mencapai posisi penutupan yang telah ditentukan selama proses penutupan katup. Bahkan jika torsi aktuator digerakkan, operator tidak dapat mengamati status pembukaan dan penutupan katup dalam waktu, dan katup tidak memiliki kondisi untuk reposisi, yang sampai batas tertentu meninggalkan bahaya tersembunyi untuk operasi unit yang aman dan stabil dari unit tersebut . Jika katup tidak dapat dibuka dan ditutup secara normal, derajat vakum kondensor turbin uap akan berkurang, dan bahkan menyebabkan unit ditutup tidak direncanakan. konsekuensi serius. Aukoma ZL Series Electric Actuator adalah sejenis aktuator listrik yang banyak digunakan dalam pipa boiler. Jenis aktuator listrik ini sederhana dan nyaman untuk diposisikan, mudah dioperasikan, dan fleksibel untuk beralih. Sejak awal commissioning unit, aktuator semacam ini lebih cocok untuk digunakan di lingkungan pembangkit listrik termal. Namun, setelah periode operasi, karena lingkungan yang keras di lokasi, tidak hanya ada banyak debu, tetapi juga getaran pipa besar dan suhu tinggi. Aktuator listrik Sichuan juga merupakan aktuator listrik dengan papan elektronik. Dalam lingkungan ini, kehidupan papan elektronik akan sangat dipersingkat. Waktu yang dibutuhkan untuk aktuator listrik beroperasi sangat diperpendek, sehingga jenis aktuator listrik ini akan sering mengalami kerusakan setelah berjalan untuk jangka waktu tertentu, yang membawa kesulitan besar pada pekerjaan inspeksi dan pemeliharaan harian dan tidak ekonomis. Jenis tradisional aktuator listrik yang dikendalikan oleh kontaktor, diwakili oleh aktuator listrik Aukoma Z Series. Aktuator listrik ini tidak seiring dengan dua aktuator yang disebutkan di atas saat melihat, dan mereka tampak sederhana, tetapi setelah aplikasi yang sebenarnya di lokasi, ditemukan bahwa jenis aktuator ini dapat beroperasi secara stabil untuk waktu yang lama di lingkungan dengan banyak Debu, getaran tinggi dan suhu tinggi. Kabel kontrol terhubung ke aktuator dalam bentuk plug-in. Selama pekerjaan pemeliharaan unit, ketika katup diperbaiki, hanya perlu untuk mencabut plug-in. Selain itu, harganya relatif rendah, yang dapat dikatakan bernilai baik untuk uang. Satu -satunya kelemahan adalah bahwa intinya adalah bahwa aktuator menggunakan penentuan posisi dan penghitungan gigi, dan akurasinya tidak setinggi aktuator dengan papan elektronik. Itu tidak dapat digunakan untuk beberapa katup yang membutuhkan presisi. Dapat dilihat bahwa setiap jenis aktuator listrik memiliki kelebihan dan kekurangannya sendiri. Jadi bagaimana kita bisa memilih model aktuator dengan tepat untuk memenuhi kondisi operasi termal yang aman dan stabil?

Melalui penyelidikan tindak lanjut dari aktuator ini dan bertahun-tahun aplikasi praktis, personel teknis yang relevan dari pembangkit listrik telah merangkum beberapa metode pengalaman untuk penggunaan aktuator listrik untuk memastikan operasi unit yang aman dan stabil.

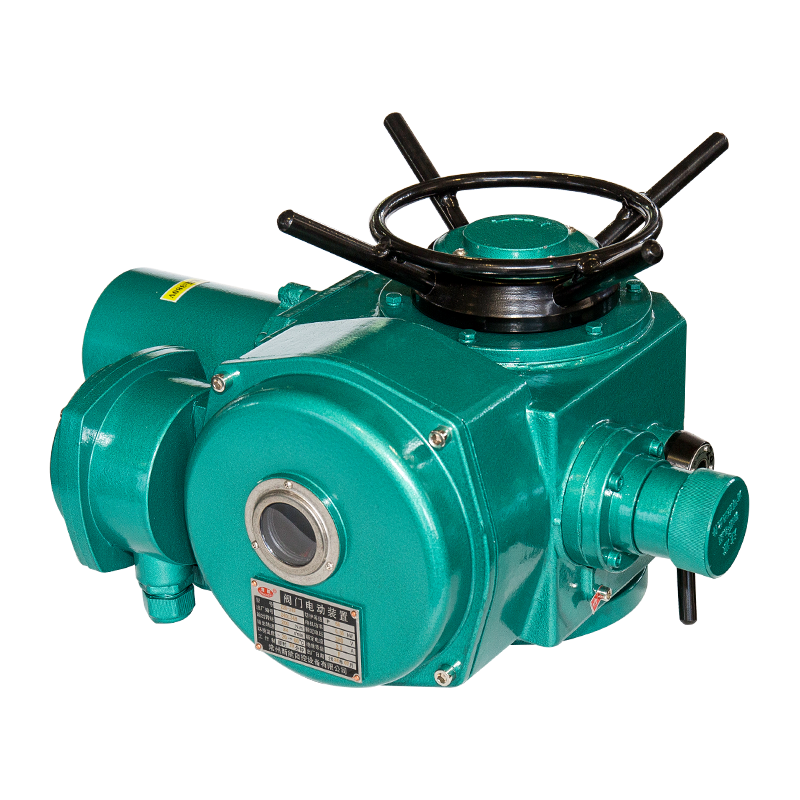

Pertama, mengenai aktuator listrik seri Aukoma ZL yang digunakan dalam boiler: Dengan mengamati kondisi kerja aktuator dengan hati-hati, para teknisi menemukan bahwa katup pada posisi boiler yang sama dilengkapi dengan aktuator listrik dengan tembakan penuh dan penuh tutup penuh dan penuh dengan penuh sepenuhnya penuh dan penuh dengan penuh dan penuh penuh penuh dan penuh penuh Fungsi serta aktuator pengatur listrik dengan fungsi mengatur. Oleh karena itu, penerapan posisi ini tidak akan mempengaruhi stabilitas dan ekonomi operasi peralatan. Oleh karena itu, diputuskan untuk menggantikan beberapa aktuator listrik seri Aukoma ZL dengan aktuator seri Aukoma Z. Setelah periode pengamatan, aktuator yang diganti benar -benar efektif. Ini tidak hanya dapat memenuhi kondisi untuk pengoperasian boiler yang stabil, tetapi juga aktuator itu sendiri dapat beroperasi dengan aman dan stabil untuk waktu yang lama, yang sangat mengurangi tingkat pemeliharaan aktuator dan menghemat banyak uang untuk mengganti panel. Kedua, untuk katup yang memiliki persyaratan ketat tentang keakuratan aktuator listrik, aktuator Aukoma AKZ masih digunakan. Namun, aktuator listrik dengan papan elektronik tidak dapat beroperasi dengan aman dan stabil untuk waktu yang lama dalam suhu tinggi dan lingkungan getaran tinggi. Jadi, dapatkah unit kontrol aktuator dipasang secara terpisah dari bagian drive seperti motor? Melalui komunikasi dengan produsen aktuator Aukoma, aktuator listrik dimodifikasi sesuai, yaitu, bagian drive papan elektronik dari aktuator listrik dipasang di tempat dengan suhu normal dan tanpa getaran, dan aktuator digerakkan oleh kabel kontrol. Motor aktuator digunakan untuk membuka dan menutup katup. Setelah periode pengamatan, tingkat kegagalan aktuator telah sangat berkurang, yang dapat memenuhi persyaratan untuk pengoperasian unit yang aman dan stabil. Sedangkan untuk beberapa katup, mereka tidak diizinkan untuk dibuka sepenuhnya atau ditutup sepenuhnya di bawah operasi unit yang normal. Oleh karena itu, ketika unit dihentikan, perluasan pipa katup dalam kondisi suhu tinggi harus dipertimbangkan dengan cermat. Melalui pengalaman, setelah katup ditutup secara manual, diputar tiga kali untuk membuat posisi pengaturan tepat untuk memastikan bahwa tindakan perlindungan torsi tidak terjadi dalam kondisi suhu tinggi. Setelah melakukan penyesuaian di atas untuk aktuator listrik, aktuator listrik yang dipasang di pembangkit listrik dapat memenuhi persyaratan produksi aktual di lokasi, dan waktu operasi yang aman dan stabil sangat diperpanjang. Sudah hampir empat tahun sejak transformasi selesai, dan hanya beberapa aktuator yang kadang -kadang gagal. Lebih dari 90% aktuator belum gagal. Ini tidak hanya memberikan jaminan yang kuat untuk operasi unit yang aman dan stabil, tetapi juga menghemat banyak uang dalam biaya pemeliharaan aktuator. Dapat dilihat bahwa ini adalah proyek transformasi peralatan yang sangat sukses.

Dapat dilihat bahwa aktuator listrik seperti apa yang cocok untuk digunakan pada pembangkit listrik termal tidak tergantung pada seberapa tinggi kandungan teknologi, atau pada data yang indah di bawah suhu normal dan kondisi normal, tetapi pada apakah dapat memenuhi persyaratan dari Tidak ada penolakan untuk bergerak, tidak ada gerakan palsu, transmisi sinyal yang stabil, dan tidak ada kegagalan untuk waktu yang lama di bawah kondisi lingkungan yang sangat keras seperti suhu tinggi, tekanan tinggi, getaran besar, dan banyak debu. Selama persyaratan di atas dapat dipenuhi, aktuator listrik cocok untuk digunakan dalam lingkungan aktual pembangkit listrik termal.3
